Kompletný sprievodca dimenzovaním systému zmäkčovača vody: Od odvodenia receptúry po inžiniersku prax



Autor: Sophia

Inžinier úpravy vody,VLLRO| 20 rokov v dizajne a optimalizácii systému iónovej výmeny



V technike úpravy vody je dimenzovanie systému zmäkčovača iónov hlavným krokom, ktorý určuje dlhodobú prevádzkovú stabilitu. Poddimenzovaný systém vedie k častej regenerácii a raketovo stúpajúcej spotrebe soli. Predimenzovaný systém má za následok nečinné vybavenie a plytvanie kapitálovými investíciami.



V tejto príručke vás prevediem kompletným systémom receptúry, podrobnými výpočtami a skutočnými inžinierskymi skúsenosťami – takže si môžete s istotou navrhnúť systém zmäkčovača, ktorý je ekonomický a spoľahlivý. Všetky vzorce sú prezentované ako obyčajný text – môžete ich skopírovať priamo do vlastných tabuliek alebo návrhových dokumentov.



---

Päť základných parametrov, ktoré musíte definovať pred určením veľkosti



Pred začatím akéhokoľvek výpočtu si overte týchto päť základných údajov:



Parameter	Symbol	Jednotka	Poznámky
Celková tvrdosť surovej vody	H	mg/l (ako CaCO₃)	Použite špičková ročná hodnota, nie priemer
Špičkový hodinový prietok	q_max	m³/h	Určuje veľkosť potrubia a okamžitú kapacitu
Celkový denný objem vody	Q_total	m³/d	Určuje objem živice a frekvenciu regenerácie
Prevádzkový režim	—	Nepretržitý/prerušovaný	Nepretržité potreby pohotovostnej nádrže; prerušovaný môže použiť jednu nádrž
Typ regenerácie	—	Súbežný prúd / protiprúd	Ovplyvňuje koeficient spotreby soli K



Referenčná hodnota prevodu jednotky tvrdosti:

1 mmol/l = 100 mg/l (ako CaCO₃)



Výber živice a stanovenie kapacity výmeny



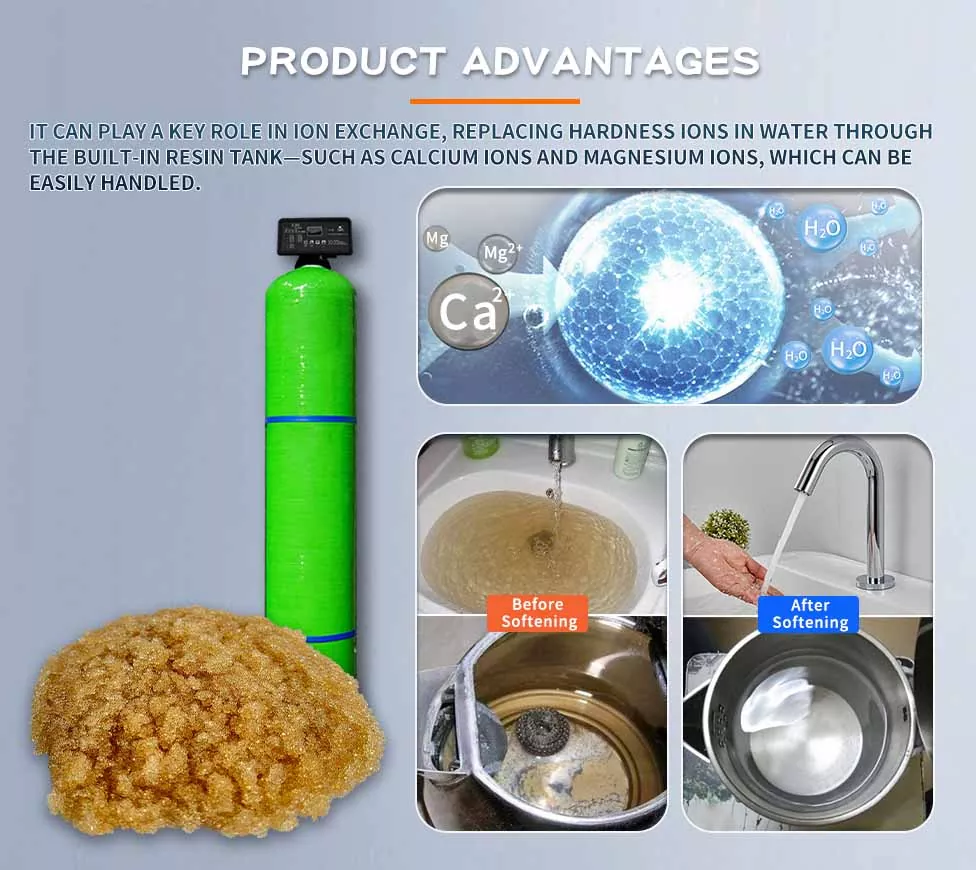

Najbežnejšie používanou živicou pre komunálne a priemyselné zmäkčovacie systémy je silne kyslá katexová živica 001×7. Kľúčové technické parametre:



 Celková výmenná kapacita: ≥ 1000 mmol/l (približne 1000 mg/l ako CaCO₃)

 Hustota za mokra: 0,78 – 0,88 g/ml

 Forma dodávky: Sodná (Na⁺) forma



Technické odporúčanie: Celková výmenná kapacita je laboratórny limit. V skutočnom inžinierstve, aby ste zabezpečili, že tvrdosť výstupu konzistentne spĺňa normy (zvyčajne ≤ 0,03 mmol/l), nemali by ste počítať s hodnotou 1000 mmol/l. Odporúčam návrhovú výmennú kapacitu E = 800 – 900 mmol/l – faktor využitia 0,8‑0,9 – ponechávajúc bezpečnostnú rezervu pre kolísanie kvality vody.



Všetky výpočty uvedené nižšie používajú E = 800 mmol/l ako návrhovú hodnotu.



Systém základných vzorcov a výpočet krok za krokom



Krok 1: Výpočet produkcie cyklu jednej nádrže Q₀ (m³)



Fyzikálny význam: Koľko m³ mäkkej vody dokáže vyprodukovať jedna nádrž od úplnej regenerácie až po prelomenie tvrdosti?



Vzorec (skopírujte toto):

```text

Q0 = V_resin  E / (10  H)

```



kde:

 V_resin = objem živice v jednej nádrži (L)

 E = návrhová výmenná kapacita (mmol/l) – vezmite 800-900

 H = celková tvrdosť surovej vody (mg/l ako CaCO₃)



Príklad dizajnu:

 V_živica = 1000 l

 E = 800 mmol/l

 H = 350 mg/l



```text

Q0 = 1 000  800 / (10 350) = 800 000 / 3 500 = 228,57 m³

```



Výsledok: Každá nádrž produkuje cca. 228,57 m³ mäkkej vody na regeneračný cyklus.



Krok 2: Vypočítajte celkovú dennú potrebnú regeneráciu



```text

N_total_denne = Q_total / Q0

```



Kde Q_total = celková denná spotreba vody (m³/d).



Pokračovanie príkladu: Predpokladajme, že Q_total = 120 m³/d

```text

N_total_day = 120 / 228,57 = 0,525 regenerácií/deň

```



Výsledok: Celý systém potrebuje iba 0,525 regenerácií za deň – t.j. približne jedna regenerácia každé dva dni.



Krok 3: Určite počet nádrží a prevádzkovú schému



Vyberte konfiguráciu nádrže na základe prevádzkového režimu:



Prevádzkový režim	Odporúčaná konfigurácia	Poznámky
Prerušované (môže sa zastaviť kvôli regenerácii)	Jedna nádrž	Najnižšie náklady, vhodné pre nekontinuálnu výrobu
Nepretržité (nedá sa zastaviť)	2 nádrže (1 pracovná + 1 pohotovostná)	Jeden vyrába, zatiaľ čo druhý regeneruje/stojí bokom
Vysoký prietok nepretržite	3+ nádrže (2 pracovné + 1 pohotovostný režim)	Lepšie zdieľanie záťaže, ovládateľný priemer nádrže



Príklad: Náš projekt vyžaduje nepretržitú dodávku 24/7 – používame 2 nádrže (1 pracovná + 1 pohotovostná).



Denná regenerácia každej nádrže:

```text

N_per_tank_per_day = N_total_day/number_of_working_tanks

```

S 1 pracovnou nádržou:

```text

N_per_tank_per_day = 0,525 / 1 = 0,525 regenerácií/deň

```



Krok 4: Výpočet intervalu regenerácie (hodiny)



```text

T_interval = 24 / N_per_tank_per_day

```



Príklad:

```text

T_interval = 24 / 0,525 = 45,7 hodín

```



Výsledok: Pracovná nádrž sa regeneruje približne každých 45,7 hodín (asi 2 dni). Ide o pohodlný interval – v rámci odporúčaného minima 2 hodín.



> ⚠️ Dôležité: Ak chcete vypočítať skutočný čas chodu (hodiny) medzi regeneráciami, jednoducho použite:

> ```text

> T_run = Q0 / q_single_tank_flow

> ```

> Kde q_single_tank_flow je v m³/h. Výsledok je priamo v hodinách. Nenásobte číslom 60.



Krok 5: Vypočítajte spotrebu soli na regeneráciu (kg)



```text

G_single = V_resin  K / 1000

```



Kde K je koeficient spotreby soli (g soli / L živice). Technické hodnoty:



| Typ regenerácie | Rozsah K (g/l) | Odporúčané K |

||||

| Súbežný | 120 – 160 | 140 |

| Protiprúd | 80 – 100 | 90 |



Príklad (súprúd, K=140):

```text

G_single = 1 000  140 / 1 000 = 140 kg

```



Výsledok: Na každú regeneráciu sa spotrebuje 140 kg soli.



> Teoretická kontrola: 1 mol NaCl (58,5 g) vymení 1 mol tvrdosti CaCO3 (100 g). Naša výmena živice = 1000L × 800 mmol/L = 800 mol. Minimálna teoretická soľ = 800 × 58,5 / 1000 = 46,8 kg. Skutočná soľ 140 kg je asi 3-krát teoretická – prijateľná pre súprúd; zvážiť použitie protiprúdu na zníženie spotreby soli.



Krok 6: Vypočítajte celkovú dennú spotrebu soli



```text

G_total_daily = G_single  N_total_daily

```



Príklad:

```text

G_total_day = 140 0,525 = 73,5 kg/d

```



Výsledok: Systém spotrebuje cca. 73,5 kg soli denne.



Mesačný odhad:

```text

G_monthly = G_total_dayily  30 / 1 000 = 73,5  30 / 1 000 = 2 205 ton/mesiac

```



Dimenzovanie zásobníka soľanky a skladovania soli



1. Efektívny objem nádrže soľanky (L)



Nádrž na soľanku musí obsahovať dostatok vody na rozpustenie soli na jednu regeneráciu. Pri 20 °C sa v 1 1 vody rozpustí asi 264 g NaCl.



```text

V_brine_tank = (G_single  1000 / 264)  1,5

```



Kde 1,5 je bezpečnostná rezerva.



Príklad:

```text

V_brine_tank = (140  1 000 / 264)  1,5 = (140 000 / 264)  1,5 ≈ 795 l

```



Odporúčanie: Použite 1000 l nádrž soľanky.



2. Skladovanie soli (kg, na n dní)



Skladujte soľ na 7-15 dní na mieste:



```text

G_storage = G_total_daily  n

```



Na 10 dní:

```text

G_storage = 73,5  10 = 735 kg

```



Výsledok: Skladujte asi 0,75 tony soli na 10 dní.



Kompletný príklad dimenzovania – úplná slučka výpočtu



Dané podmienky:

 Tvrdosť surovej vody H = 350 mg/l (ako CaCO₃)

 Denná spotreba vody Q_total = 120 m³/d

 Špičkový hodinový prietok q_peak = 12 m³/h

 Prevádzka: 24/7 nepretržite

 Regenerácia: Súprúdová

 Objem živice v jednej nádrži V_resin = 1000 l

 Návrhová výmenná kapacita E = 800 mmol/L



Kompletná dizajnová tabuľka:



Krok	Položka výpočtu	Vzorec	Výsledok
①	Výroba v cykle jednej nádrže	Q0 = V*E/(10*H)	228,57 m³
②	Celková denná regenerácia	N_total = Q_total / Q0	0,525/deň
③	Konfigurácia nádrže	1 pracovný + 1 pohotovostný	2 nádrže
④	Regenerácie na nádrž za deň	N_per_tank = N_total / 1	0,525/deň
⑤	Interval regenerácie	T_interval = 24 / N_per_tank	45,7 h
⑥	Koeficient soli K (koprúd)	—	140 g/l
⑦	Soľ na regeneráciu	G_single = V*K/1000	140 kg
⑧	Celková denná soľ	G_denne = G_single * N_total	73,5 kg/d
⑨	Objem nádrže soľanky	V_soľanka = (G*1000/264)*1,5	≈ 1000 l
⑩	Skladovanie soli na 10 dní	G_storage = G_denne * 10	735 kg



Päť bežných technických pascí v dimenzovaní



Pasca 1: Použitie priemernej tvrdosti namiesto špičkovej hodnoty

Tvrdosť surovej vody sezónne kolíše. Ak použijete ročný priemer, počas mesiacov najvyššej tvrdosti kvalita výstupu predčasne zlyhá. Ako základ návrhu vždy používajte najvyššiu ročnú hodnotu tvrdosti.



Pasca 2: Výpočet kapacity výmeny živice pri 100 %

1000 mmol/l výrobcu je laboratórny limit. V inžinierskom dizajne použite 80%–90% využitie (E = 800–900) – v opačnom prípade dôjde k prelomu v tejto oblasti.



Pasca 3: Zabudnutie pohotovostnej nádrže – nepretržité zlyhanie dodávky

Mnohí dizajnéri počítajú iba pracovné nádrže na základe celkového prietoku, pričom ignorujú prestoje regenerácie. Pre aplikácie, ktoré nedokážu zastaviť vodu (nemocnice, elektrárne, hotely), je povinná aspoň jedna záložná nádrž.



Pasca 4: Nezhoda koeficientu soli K s typom regenerácie

Použitie súprúdovej hodnoty K (140) pre protiprúdové systémy nadhodnotí spotrebu soli takmer dvojnásobne. Pred výberom K vždy potvrďte metódu regenerácie.



Pasca 5: Klasická časová chyba ×60

Mnoho technikov vynásobí výpočet doby chodu 60, pričom výsledok mylne považujú za hodiny – vážne nadhodnocujú interval regenerácie. Pamätajte: m³ delené m³/h priamo udáva hodiny – nenásobte 60.



Záver



Dimenzovanie systému zmäkčovača nie je o zapojení do jednej receptúry. Ide o úplný logický reťazec: kvalita vody → kapacita výmeny → frekvencia regenerácie → spotreba soli → dimenzovanie zásobníkov. Tu prezentovaný výpočtový systém bol overený v stovkách inžinierskych projektov. Zvládnutie tejto metódy zabezpečí, že váš návrh dosiahne najlepšiu rovnováhu medzi hospodárnosťou a spoľahlivosťou.



Ak pracujete na konkrétnom projekte zmäkčovania, odporúčam vyplniť súhrnnú tabuľku v Kompletnom príklade dimenzovania krok za krokom – vygeneruje sa kompletný doklad o veľkosti. Ak máte ďalšie otázky týkajúce sa priemeru nádoby, riadiacich systémov viacerých nádrží alebo špeciálnej kvality vody (vysoký obsah železa, vysoký obsah mangánu), neváhajte nás kontaktovať.
